NICE - kompletní sada pro dvoukřídlou bránu do 6m





- Kompletní specifikace
- Parametry
- Hodnocení 0
- Ke stažení
- Související zboží1
- NICE - kompletní sada pro dvoukřídlou bránu do 6mSkladem15 851 Kč13 100 Kč bez DPH

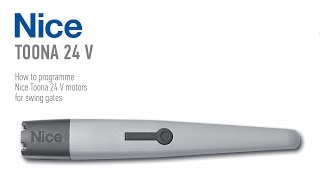

Pohon TOONA4024-KIT je vhodný pro automatizaci 2-křídlových privátních i průmyslových bran o šířce jednoho křídla do 3 m, maximální váhy jednoho křídla 160 kg a maximální šířky průjezdu do 6 m. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovanými koncovými mechanickými dorazy na spodku pohonů a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.
Výhodou sady jsou:
- plynulý a pomalý rozjezd a dojezd pohonu - netrpí panty a křídla vrat
- možnost zálohy pomocí baterií
- možnost připojení solárního modulu Solemyo
- řídící jednotka je vybavena výstupem pro elektrický zámek (PLA10, PLA11)

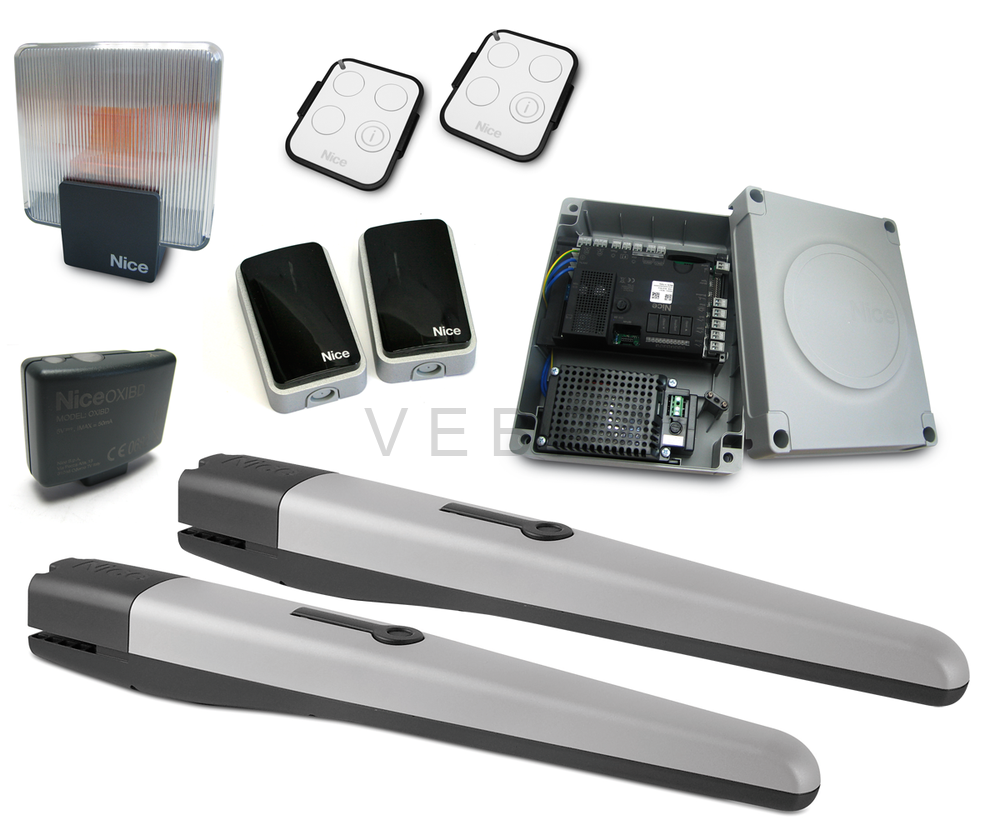

Součástí sady jsou:
2 ks pohonů TO4024
1 ks řídící jednotky MC824H
1 ks přijímač OXIBD
1 ks dvoukanálového ovladače ON3EBD
2 ks mechanického dorazu PLA13
2 ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonu ke sloupku a ke křídlu vrat)
1 ks výstražného majáku ELB
1 pár bezpečnostních fotobuněk EPMB
Pohon je vybaven motorem na 24 V, čímž se zvyšuje životnost a odolnost motoru. Pohyb je zajištěn šroubovicí a koncovým dorazem otevřené polohy. Připojení pohonu do řídící jednotky se provádí 5-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora.
Funkce řídící jednotky:
- 1x bezpečnostní vstup FOTO, technologie BLUE BUS
- 1x bezpečnostní vstup STOP
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- nastavení citlivost ampérmetru
- nastavení rychlosti pohonu
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší).
- automatické vyhledávání koncových poloh
Technické parametry pohonu TOONA-4024: Výkon: 120 W
Stupeň ochrany: IP44
Napájecí napětí: 24 V
Napájení motoru: 24 V DC (stejnosměrné)
Rychlost otvírání: 0,016 m/s
Počet pracovních cyklů: 95 cyklů / hod.
Provozní teplotní rozsah: -20° C až +50° C
Odběr proudu: 5 A
Tažná síla: 1800 N
Rozměry pohonu: 820 x 115 x 105 mm
